Die veranstaltungsfreie Zeit am vergangenen Wochenende wurde dazu genutzt, einen Transportwagen für die schweren Traversengrundplatten und die zugehörigen Nivellierfüße zu bauen.
Knapp 25kg pro Grundplatte scheinen zwar auf den ersten Blick kein großes Gewicht zu sein, aber wenn man diese ständig von A nach B bewegen muss, ist ein Transportwagen doch die angenehmere Art diese zu bewegen.
Außerdem sind sie nun ordnungsgemäß und materialschonend verstaut und können auch im Lager leicht hin- und herbewegt werden.
Für den Bau des Transportwagens kam auch wieder die selbstgebaute CNC Fräse zum Einsatz um die Seitenwände in eine ansprechende Form zu bringen, die Ausschnitte für die Griffe herzustellen und natürlich auch um gleich das Firmenlogo einzugravieren.
Im Nachhinein betrachtet war es die beste Entscheidung die Zeit im Corona-Lockdown dazu zu nutzen, eine CNC Fräse zu konstruieren und auch in die Realität umzusetzen.
Diese hat sich schon in unzähligen Projekten bewährt und läuft fast wöchentlich.
Hier noch ein paar Bilder von der Entstehung der CNC Fräse
Plattenzuschnitte für CNC Fräse
Linke Seitenwange des Y-Portals
Ausfräsungen an der Seitenwange des Y-Portals
Rechte Seitenwange des Y-Portals
Ausfräsungen an der rechten Seitenwange des Y-Portals
Seitenwangen des Y-Portals
Setzen der Gewindeeinsätze an den Portalwangen
Obere Abdeckung der Z-Achse
Späne bei der Herstellung der Aluteile
Deckplatte der CNC Z-Achse
Trägerplatte der Z-Achse zur Befestigung des Fräsmotors

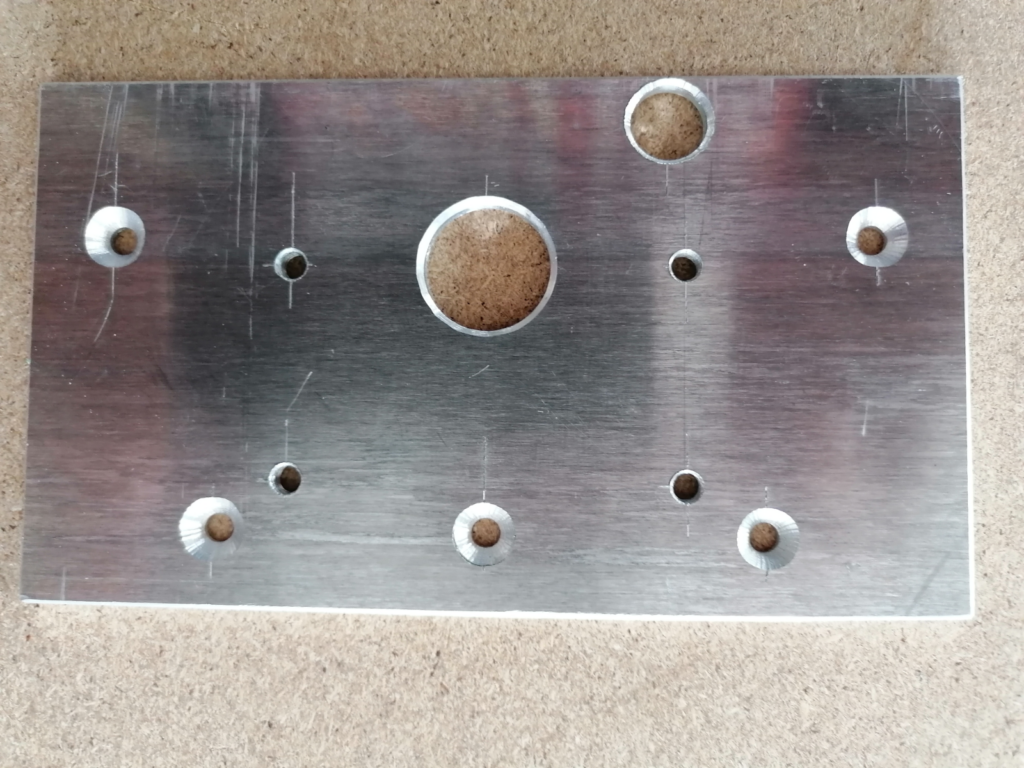

Motorhalterung für Z-Achse
Deckplatte der Z-Achse
Deckplatte der Z-Achse mit Motorhalterung
Zusammenbau der Z-Achse
Frontplatte der Z-Achse
Montage der Z-Achse
Montage der Rückwandversteifung am Y-Portal
Y-Portal mit aufgesetzter Z-Achse
Y-Portal mit aufgesetzter Z-Achse
Grundplatte mit Y-Portal und Z-Achse
Grundplatte mit Y-Portal und Z-Achse
Grundplatte mit Y-Portal und Z-Achse
Montage der Kugelumlaufspindel der Y-Achse
Schrittmotor mit Wellenkupplung an der Y-Achse
“Hochzeit” von Z-Achse und X-Achse auf Y-Portal
Fertig montierte Z-Achse auf X-Achse mit Y-Portal auf der Grundplatte
Beginn der Verkabelung der CNC Fräse
Blick über die X-Achse mit Sicht auf den Z-Achsenantrieb
Montage der Endschalter an der Y-Achse
Einbau der LED Beleuchtung am Portal der X-Achse
Komponenten für Steuerung der CNC Fräse
Fertig aufgebaute Steuerung der CNC Fräse

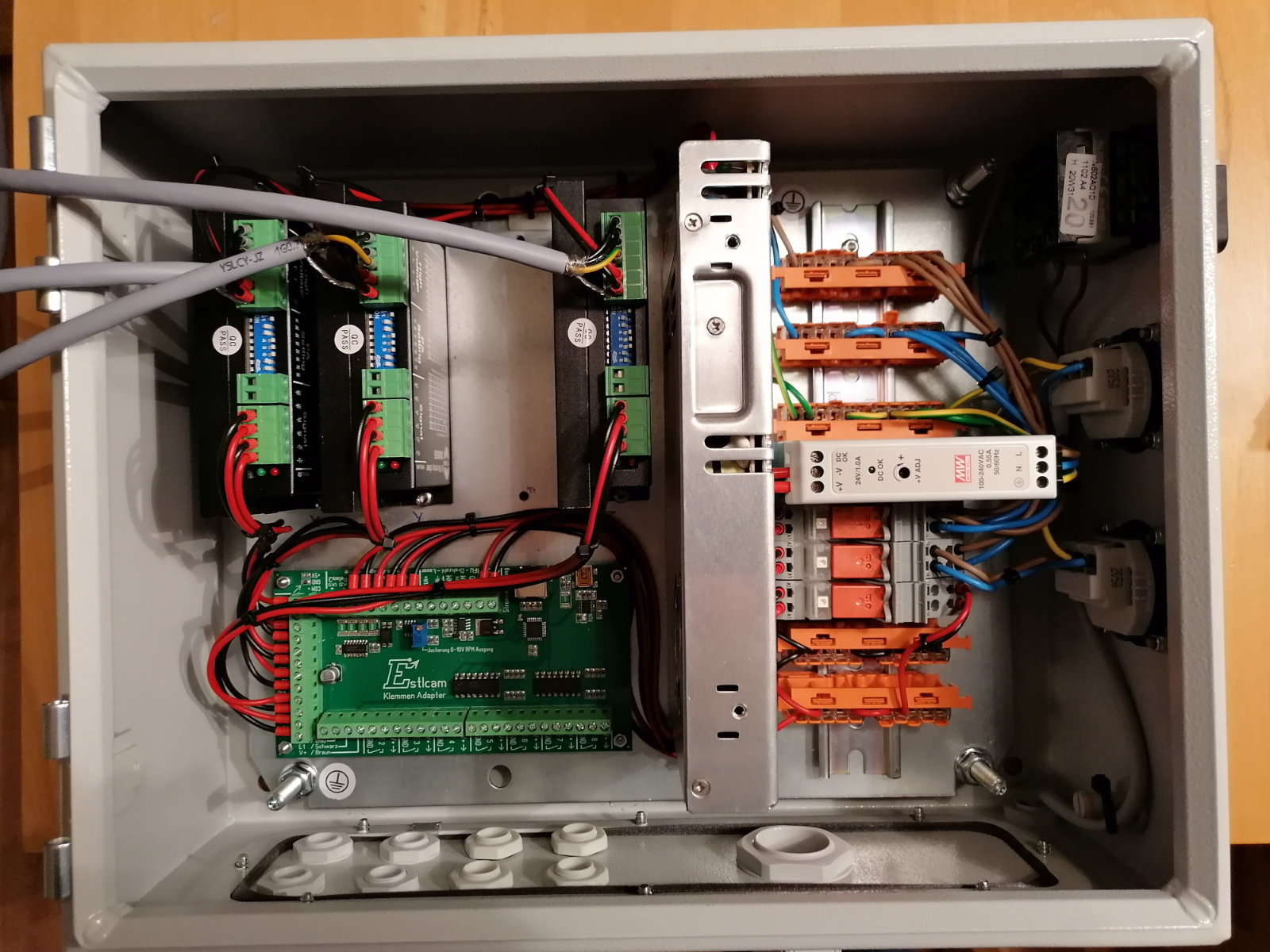

Steuerung der CNC Fräse mit Controller, Netzteile und Schrittmotortreiber
Relais-Schaltausgänge für Peripherie-Geräte
Schrittmotortreiber für X-, Y- und Z-Achse
Verkabelung der Schrittmotortreiber
Verkabelung der Steuerung für Schrittmotortestlauf
Schrittmotortestlauf
Anschluss der Steuerung an die CNC Fräse
Verkabelung der Schrittmotoren und Endschalter am Y-Portal
Herstellung der Opferplatte mit Setzen der Gewindeeinsätze
Gewindeeinsätze zur Befestigung der Werkstücke
Montage der Gewindeeinsätze auf der Opferplatte
Herstellung der Frontplatte der CNC Fräse
Fertige Frontplatte der CNC Fräse
Fertige Frontplatte der CNC Fräse
Verkabelung der Frontplatte
Frontplatte mit montierten Bedienelementen

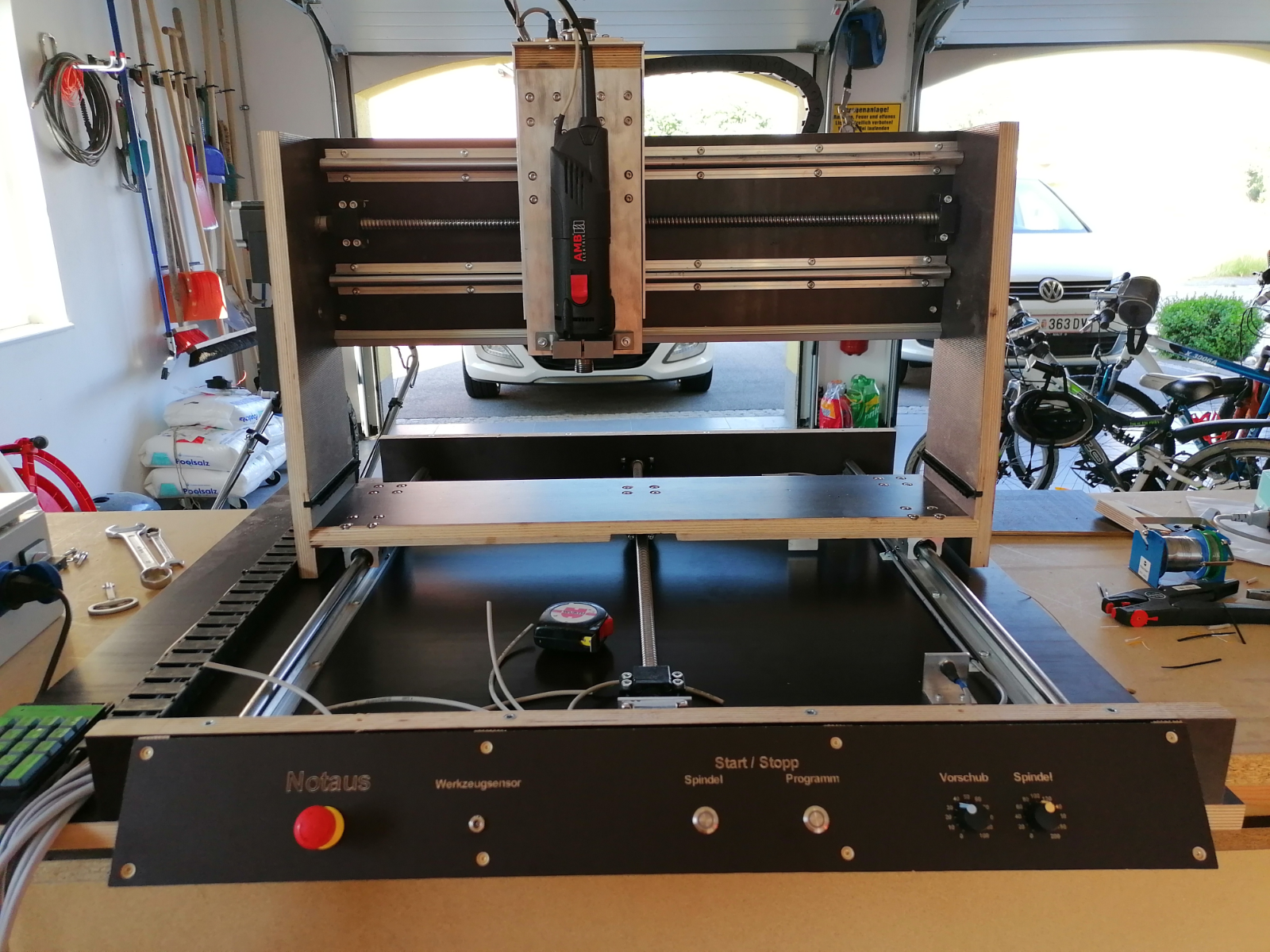

Anbau der Frontplatte an die CNC Fräse
Funkfernbedienung zur manuellen Steuerung der CNC Fräse
